填料
 |
 |
 |
应用

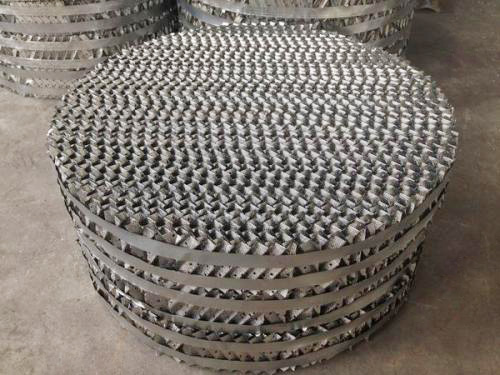

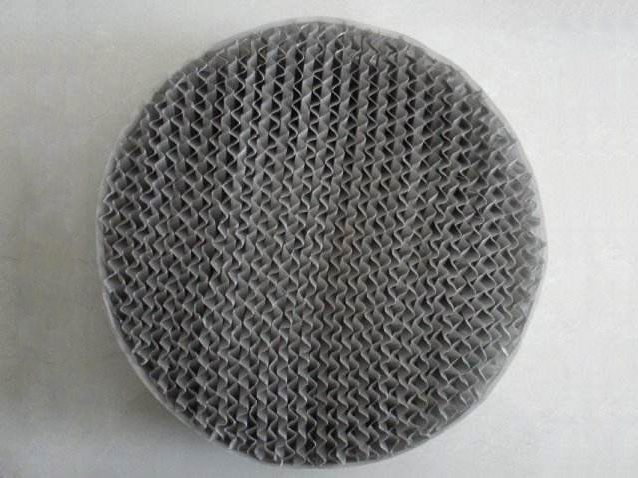

我厂专业生产波纹规整填料及散堆填料，可采用不锈钢、铜、铝、纯钛、钼二钛等材质制作。在香料、农药、精细化工、石油化工等领域得到应用。 规整填料分为网孔、丝网、孔板、压延孔板等。
原理
被干燥物料从壳体上方正中间加入，在不断正反转动的耙齿的搅拌下，物料轴向来回走动，与壳体内壁接触的表面不断更新，受到蒸汽的间接加热，耙齿的均匀搅拌，粉碎棒的粉碎，使物料内的水份气化，在真空系统的作用下，使被干燥物料内部水份和表面水份更有利的推出，气化的水份经干式除尘器、湿式除尘器、冷凝器，从真空泵出口处放空。
技术参数
sw型网孔波纹填料几何特性参数
我厂专业生产波纹规整填料及散堆填料，可采用不锈钢、铜、铝、纯钛、钼二钛等材质制作。在香料、农药、精细化工、石油化工等领域得到应用。 规整填料分为网孔、丝网、孔板、压延孔板等。
原理
被干燥物料从壳体上方正中间加入，在不断正反转动的耙齿的搅拌下，物料轴向来回走动，与壳体内壁接触的表面不断更新，受到蒸汽的间接加热，耙齿的均匀搅拌，粉碎棒的粉碎，使物料内的水份气化，在真空系统的作用下，使被干燥物料内部水份和表面水份更有利的推出，气化的水份经干式除尘器、湿式除尘器、冷凝器，从真空泵出口处放空。
技术参数
sw型网孔波纹填料几何特性参数
| 填料型号 | 材质 |
峰高 h mm |
比表面积 m²/m² |
水力直径 ah/mm |
倾斜角 |
空隙率 % |
f因子m/s kg/m² |
理论塔板 no/m |
压力降 mmhg/m |
| SW-1型 | 不锈钢 | 4.5 | 643 | 5.7 | 45 | 91.6 | 1.4-2.2 | 5-8 | 2-3.5 |
| SW-1型 | 6.5 | 450 | 9 | 30 | 95.5 | 1.5 | 4-5 | 1.6-1.8 |
丝网波纹填料几何特性参数SC=CY SB=BX
| 填料型号 | 材质 |
峰高 h mm |
比表面积 m²/m² |
水力直径 ah/mm |
倾斜角 |
空隙率 % |
f因子m/s kg/m² |
理论塔板 no/m |
压力降 mmhg/m |
| CY | 不锈钢 | 4.3 | 700 | 5 | 45 | 87-90 | 1.3-2.4 | 6-9 | 5 |
| BX | 6.3 | 500 | 7.3 | 30 | 95 | 2-2.4 | 4-5 | 1.5 |
孔板波纹填料几何特性参数
| 填料型号 | 材质 |
峰高 h mm |
比表面积 m²/m² |
水力直径 ah/mm |
倾斜角 |
空隙率 % |
f因子m/s kg/m² |
理论塔板 no/m |
压力降 mmhg/m |
| SM125 | 不锈钢 | 24 | 125 | 35 | 45 | 98.5 | 3 | 1-1.2 | 1.5 |
| Sm²25 | 12 | 250 | 15.8 | 45 | 97 | 2.6 | 2-3 | 1.5-2 | |
| SM325 | 8 | 350 | 12 | 45 | 95 | 2 | 3.5-4 | 1.5 | |
| SM425 | 6.5 | 450 | 9 | 45 | 93 | 1.5 | 3-1 | 1.8 |
压延孔板波纹填料几何特性参数
| 填料型号 | 材质 | 理论塔板no/m | 峰高h mm | 空隙率% | 比表面积m²/m² | 压力降mmhg/m | f因子m/s kg/m² |
| 700Y | 不锈钢 | 5-7 | 4.3 | 85 | 700 | 7 | 1.6 |
| 500X | 3-4 | 6.3 | 90 | 500 | 2 | 2.1 | |
| 250Y | 2.5-3 | 97 | 250 | 2.25 | 2.6 |
