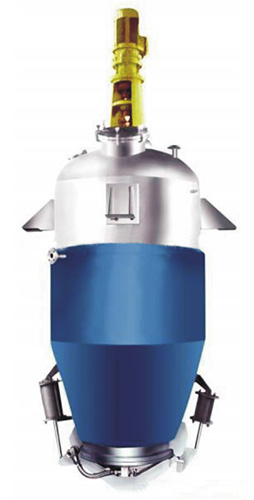

F型动态提取罐
 |
 |
产品概述
本装置可用于中药以及食品、化工等行业的水煎、温浸、热回流、芳香成分提取、有机溶剂回收及强制循环提取、罐组式逆流提取等多种工艺、工序操作。本装置也可在真空情况下操作。CD型为直筒式，A型为斜锥式，F型为动态式。
本装置可用于中药以及食品、化工等行业的水煎、温浸、热回流、芳香成分提取、有机溶剂回收及强制循环提取、罐组式逆流提取等多种工艺、工序操作。本装置也可在真空情况下操作。CD型为直筒式，A型为斜锥式，F型为动态式。
技术参数
| 项目\数据\规格 | 0.5m3 | 1.0m3 | 1.5m3 | 2m3 | 3m3 | 5m3 |
| 设备设计压力（MPa） | -0.1-0.6 | |||||
| 夹套设计压力（MPa） | -0.3 | |||||
| 设备允许真空度（KPa） | -0.095 | |||||
| 投料门直径（mm） | 150 | 200 | 300 | 300 | 300 | 400 |
| 加热面积（m2） | 2 | 3.4 | 3.5 | 3.3 | 4.2 | 5 |
| 冷凝器面积（m2） | 3 | 4 | 4 | 4 | 5 | 6 |
| 冷却器面积（m2） | 1 | 1 | 1 | 1 | 1 | 1 |
| 设备净重（kg） | -1100 | -1600 | -1750 | -1900 | -2000 | -3000 |
| 管通过滤器面积（m2） | 0.24 | 0.24 | 0.24 | 0.24 | 0.24 | 0.24 |
